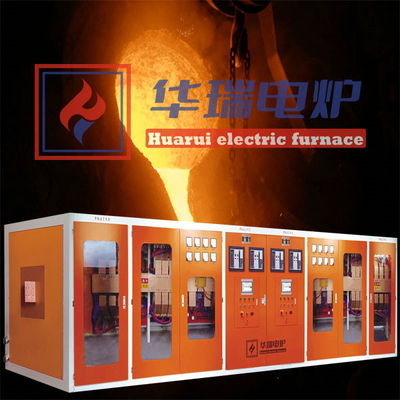

Çin yeni tip IGBT aksesuarları indüksiyon ergitme fırını sistemi

                            Çin yeni tip IGBT aksesuarları indüksiyon ergitme fırın sistemi (üçüncü nesil)

Yeni nesil IGBT çift üniteli modül frekanslı elektrikli fırın, şu anda en enerji tasarruflu orta frekanslı fırın olarak onaylanmıştır, tiristör tipi seri bağlı fırınlardan %5 daha fazla enerji tasarrufu sağlayabilir çünkü tiristör-evirici elektrikli fırının içindeki akım komütasyon indüktörünü reddeder.

Düşük bakım maliyeti. Huarui'nin IGBT modüllü orta frekanslı elektrikli fırını için, bir sürücü kartı bir modülü sürer, bu da güvenilirliğinin geçmişteki tek tüplü IGBT orta frekanslı fırınlara göre çok daha yüksek olmasını sağlar. Kısa devre, ateşleme, çelik penetrasyonu veya su kablosu kırılması nedeniyle fırında yanma meydana gelse bile, IGBT artık zarar göremez, eski tek transistör tipinin tüm IGBT modüllerinin bir parça hasar gördüğünde hasar görmesi sorununu çözer, bu da bakım maliyetlerini büyük ölçüde azaltır.

Güçlü dayanıklılık, düşük çalışma gürültüsü, yüksek aşırı yük kapasitesi, çalışma ortamı için özel gereksinim olmaması, basit kullanım ve düşük bakım maliyeti gibi birçok avantaja sahiptir.

Teknik Özellikler

1.IGBT, güç transistörü (GTR) ve güç etkili transistörün (MOSFET) bir kompleksidir, GTR ve SFT'nin avantajlarını birleştirir, bu nedenle mükemmel performansa sahiptir.

2.IGBT orta frekanslı güç kaynağı ünitesi, kondansatörün seri bağlı formda indüktör bağladığı bir tür devre kullanır, frekans invertörü ve güç düzenleme modu nedeniyle, doğrultucu köprüsü, 0,97'nin üzerinde bir güç faktörü ve çalışma sırasında düşük harmonikler ile kontrolsüz bir durumdadır.

3. Tiristör ile karşılaştırıldığında, IGBT transistörü sadece iletimi kontrol etmekle kalmaz, aynı zamanda açma eylemini de istendiği gibi kontrol edebilir, ancak tiristör pasif olarak kapatılmalı ve bu eylemi tamamlamak için zamana ihtiyaç duyar, bu da IGBT transistör tipinin invertör güç faktörünü çok daha yüksek hale getirir (≥ %97) ve aynı giriş voltajında (380V) fırın voltajını da çok daha yüksek hale getirir ve IGBT invertör voltajı yaklaşık 2800V'tur, ancak geleneksel tiristörün invertör voltajı sadece 750V ve maksimum 800V'tur, bu nedenle invertör voltajı tiristör tipine göre dört kat daha yüksektir, ayrıca, kablolama hattı kaybı düşüktür ve %15 enerji tasarrufu sağlanabilir.

4. Geleneksel tiristör ile karşılaştırıldığında, sabit güç çıkışı, IGBT orta frekanslı güç kaynağı frekansının ve güç invertör sisteminin bir başka önemli avantajıdır, fırın içindeki ham madde miktarı veya fırın astar duvarının kalınlığından etkilenmeden, tüm eritme işlemi boyunca yaklaşık sabit güç çıkışı korunur. Geleneksel tiristör orta frekanslı güç kaynağı sistemi için, ısıtma işlemi manyetik indüksiyon hacmi değişiminden etkilenir. Başlangıçta, erime gücü o kadar düşüktür ki erime hızı hızlı değildir. Tiristör güç kaynağının gücü, erime süresine ve manyetik indüksiyon hacmine göre değişir, güç düşük değerden yüksek değere kademeli olarak artar, transformatörün kapasite kullanımını azaltır ve üretim maliyetlerini artırır. Bu açıdan bakıldığında, IGBT tipi yaklaşık %3 ila %5 civarında enerji tasarrufu sağlayabilir.

Aksesuar  Avantajı:

Yeni nesil IGBT orta frekanslı fırın teknolojisi, şirketimizin 2017'den beri araştırma ve geliştirmeye adadığı bir tür kontrol teknolojisidir, uluslararası lider seviyesindedir. Bu teknoloji, Infineon'un beşinci nesil IGBT modülü temelinde geliştirilmiştir ve çığır açan bir öneme sahiptir.
